Endüstriyel nozulların temel teknik parametreleri

Modern endüstriyel ve mühendislik uygulamalarında,Nozullar,despite their small size, play a crucial role in fluid control. From high-pressure cleaning, mist humidification to precise spraying and enhanced heat exchange, the performance and design of nozzles directly impact the overall system's operational efficiency, energy consumption levels, and product quality. However, many engineers often overlook the professional parameters of this 'minor component' during equipment selection or system optimization, leading to issues such as Yetersiz atomizasyon, sprey yanlış hizalama, sık tıkanma ve hatta ekipman hasarı . Bu makale, nozulla ilişkili teknik parametrelerin ve yapısal tasarım, sprey desen, malzeme seçimi ve akışkan dinamik performansı dahil olmak üzere çoklu boyutlardan seçim kriterlerinin ayrıntılı bir analizini sağlayacak, daha etkili kararlar vermenize yardımcı olacak ve 5.

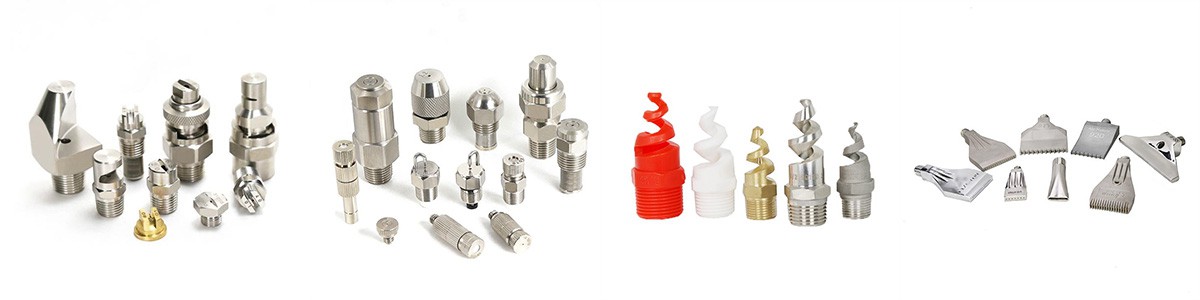

Nozul nedir?

A nozulTipik olarak . işlevleri şunları içerir:
- Spreyin yönünü ve açısını kontrol etmek
- sıvının hızını veya basıncını değiştirme
- Sıvı akışının ince sise, fan şeklinde, konik veya diğer formlara dönüştürülmesi
- Tekdüzen dağılım, güçlü etki veya kesin kapsam gibi etkiler elde etmek
Nozulun iç yapısı, sıvının nasıl hızlandırıldığını, döndürüldüğünü veya kesildiğini belirler . ortak türler, düz akış, santrifüj ve hava-sıvı karıştırma nozulları . nozulları içerir. Temizleme .

Nozul malzemesi

Memenin malzemesi korozyon direncini, aşınma direncini, sıcaklık toleransını ve servis ömrünü doğrudan etkiler . Farklı çalışma koşulları için malzeme seçim önerileri aşağıdaki gibidir:

Seçerken, aşağıdaki faktörleri kapsamlı bir şekilde göz önünde bulundurun: Püskürtülen ortamın kimyasal özellikleri, partiküller, çalışma sıcaklığı ve basınç .


Sprey şekli

Püskürtme deseni, . Ortak Türlerinin ortamının dağıtım aralığını ve uygulama yöntemini doğrudan etkileyen nozul tasarımında bir çekirdek parametredir:
- Katı koni: Soğutma kuleleri ve yıkama sistemleri için uygun yoğun kapsama alanı
- İçi boş koni: Strong Edge Sprey, itfaiye veya sis dispersiyonu için ideal
- Düz Fan: Temizlik ve püskürtmede yaygın olarak kullanılan doğrusal kapsama alanı
- Spiral Sprey: Ağır endüstrilerde baca gazı tedavisi ve soğutma için uygun yüksek akışlı düşük basınç tipi
- Hava Atomizasyon Nozulları: Hassas püskürtme, yağlama ve elektronik endüstrisi için uygun son derece ince damlacıklar oluşturmak için sıvıyı basınçlı hava ile karıştırın .

Nozul açısı

Püskürtme açısı sisin kapsamını belirler, ortak açılar: 15 derece, 30 derece, 60 derece, 90 derece, 120 derece ve 150 derece .
• Küçük açılar (<40°): Strong concentrated impact, suitable for rinsing
• Orta açılar (40 derece –90 derece): dengeli, çok yönlü
• Large angles (>90 derece): Geniş kapsam, atomizasyon veya gaz dağılımı için uygun
Nozul açısı, kurulum yüksekliği ve püskürtme mesafesi ile birlikte, gerçek püskürtme etkisini toplu olarak belirler ve sistem yapısıyla senkronize olarak tasarlanmalıdır .

Trafik

Akış hızı, l/dk veya gpm (dakikada galon) . cinsinden ölçülen birim zaman başına bir nozuldan geçen ortam hacmini ifade eder: aşağıdaki faktörlerle yakından ilişkilidir:
• Nozul çapı
• Memenin iç yapısı (tek kanal, çok kanallı)
• İşletme baskısı
• Ortamın özellikleri (yoğunluk, viskozite gibi)
Bir nozul seçmeden önce, ekipman gereksinimlerini eşleştirmek için akış hızı basınç eğrisine atıfta bulunmak önemlidir .

iş baskısı

Nozulların performansı farklı baskılarda önemli ölçüde değişir:
• Düşük basınç nozulları (<5 bar): commonly used for agricultural irrigation and mist cooling
• Orta basınç nozulları (5-20 bar): Endüstriyel temizlik ve yüzey işlemi için uygun
• High-pressure nozzles (>20 bar): Sprey kurutma, soğutma veya yüksek darbe gereksinimleri için kullanılır
• Önerilen basıncın aşılması çarpık sprey desenlerine, ekipman hasarına veya enerji atıklarına yol açabilir .

Aerosol performansı

Nozul atomizasyon kapasitesi damlacık boyutu (μm) ile ölçülür:
- Damlacık boyutu ne kadar küçük olursa, buharlaşma ve hatta kapsama alanı gerektiren işlemler için uygun olan atomizasyon o kadar iyi olur;
- Daha büyük damlacık boyutları, verimli kapsama alanı veya durulama gerektiren uygulamalar için uygundur .
Ortak damlacık boyutu standartları aşağıdaki gibidir:


Arayüzler ve kurulum yöntemleri

Nozulları ekipmana bağlama yöntemi de temel parametrelerden biridir:
- Dişli bağlantılar (BSP/NPT): Çok yönlü
- Flanş bağlantıları: Yüksek akışlı ağır endüstriyel uygulamalar için uygun
- Hızlı Bırakma Kelepçeleri: Temizlenmesi ve değiştirilmesi kolay
- Sprey Çubuk ve Kılavuz Ray Kurulumu: Otomatik üretim hatlarında yaygın olarak kullanılan ince ayarlamaları kolaylaştırır
Ayrıca, gıda, içecek ve farmasötik temizlik sektörlerinde (CIP sistemleri gibi) döner nozullar, fan sprey nozulları ve diğer kurulum yöntemleri giderek daha fazla kullanılmaktadır .

Tıkanıklık önleme ve kendi kendini temizleme tasarımı

Nozul tıkanması, özellikle bu sorunu ele almak için, özellikle partikül maddeli veya yüksek viskozite ortamı . yüksek viskozite ortamı olan ortamlarda yaygın sorunlardan biridir: aşağıdaki seçenekler dikkate alınabilir:
- Dahili filtre nozulları
- Bahar iğnesi otomatik temizleme nozulları
- Engelleme Önleyici Çöp Tasarımı
- Çıkarılabilir ve yıkanabilir yapılar

Bu tasarımlar kesinti süresini önemli ölçüde azaltabilir ve operasyonel sürekliliği artırabilir . Sıcaklık Direnç Aralığı
Farklı malzemelerin ve yapıların sıcaklığa uyarlanabilirliği aşağıdaki gibidir:

Yüksek sıcaklık koşulları altında bileşenleri seçerken, termal genleşme, termal şok ve malzeme yumuşatma . gibi sorunlara özel dikkat gösterilmelidir.

Çözüm

Verimli ve istikrarlınozul sistemiSadece süreç performansını iyileştirmekle kalmaz, enerji tüketimini azaltmakla kalmaz, aynı zamanda ekipman ömrünü uzatır ve bakım frekansını azaltır . Bu makaledeki sistematik parametre analizinin, mühendislerin ve tedarik personelinin nozulları seçerken ve optimize etmelerine yardımcı olacağı umulur {. .}.}.}}}.}} { Xinhou . Olgun ürün hatları ve uygulama deneyimi, OEM, Hızlı Teslimat ve Teknik Yardımı Destekleyen . ile nozul alanında uzmanlaştık.Xinhou ile iletişime geçinHemen ihtiyaçlarınıza göre özelleştirilmiş bir nozul çözümü için!
